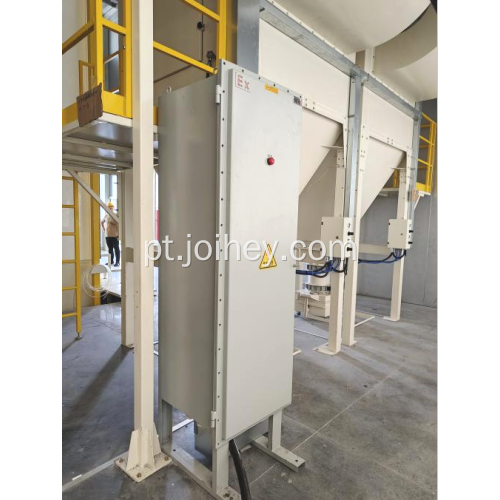

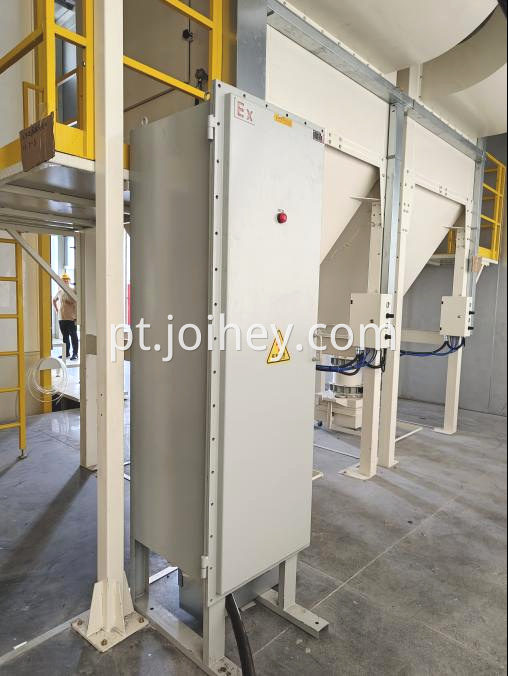

Gabinete de distribuição à prova de explosão de pressão positiva

Gabinete de distribuição à prova de explosão de pressão positiva (conversor de frequência)

Composto de gabinete, sistema de controle automático, sistema de distribuição de gás, sistema de alarme e sistema de distribuição de energia; O gabinete é uma estrutura superior e inferior do estilo do gabinete, consistindo em uma câmara de pressão positiva superior e uma sub -câmara inferior. A sub -câmara está equipada com um sistema de controle automático, um sistema de alarme e cabos de acesso ao usuário; Instale componentes à prova de explosão para o sistema de controle automático e os componentes do sistema de distribuição de energia do usuário na câmara de pressão positiva.

Feito de placas de aço Q235 soldadas juntas, cada superfície da articulação passou por tratamento especial de vedação.

O método de entrada de ar é o tipo de ventilação, o que significa suprimento contínuo ininterrupto de ar. O calor de trabalho dos componentes instalados na câmara de pressão positiva pode ser levada com o caminho do ar, que tem um bom efeito de dissipação de calor.

Referência GB3836.1-4-2010, GB3836.5-2004 e padrões relacionados para design, fabricação e inspeção.

Sob o controle do sistema de controle automático, o gabinete de distribuição é preenchido com gás protetor, e a pressão dentro da câmara de pressão positiva é maior que a pressão fora da câmara de pressão positiva, formando um pequeno ambiente seguro com leve pressão positiva, impedindo assim inflamáveis Gases perigosos de entrar na câmara de pressão positiva e garantir a operação segura de instrumentos comuns e componentes elétricos no interior.

O sistema de controle automático completa principalmente uma série de funções como ventilação automática, suprimento de ar, alarme de pressão ultra-alta (ou escape), alarme de subtensão, intertravamento de baixa pressão, intertravamento de ventilação, etc.

Este gabinete de distribuição possui uma função de intertravamento de baixa tensão, que corta automaticamente a fonte de alimentação do usuário que entra na câmara de pressão positiva quando a pressão do ar é menor que o valor especificado (70Pa).
