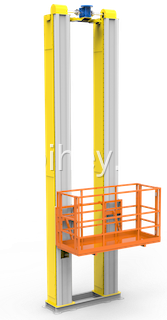

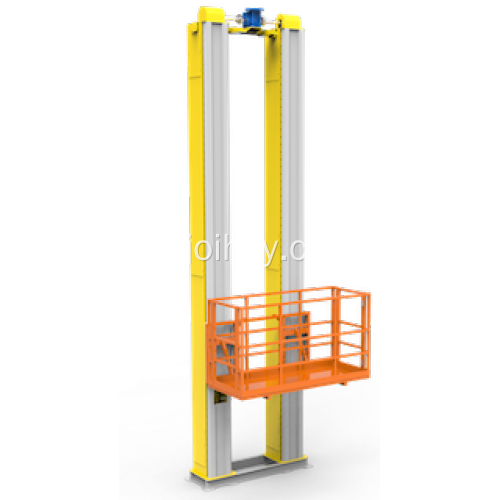

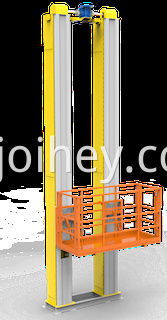

Plataforma de elevação de elevação cardan

Plataforma de elevação:

O corpo principal da estrutura é soldado de aço de canal, tubo quadrado e placa média, e a base é um esqueleto soldado do aço do canal. A plataforma de elevação tem força suficiente.

A plataforma consiste em uma mesa e corrimão. A mesa é feita de placas de 2 mm de espessura dobradas e tratadas com anticorrosão na superfície; O corrimão é feito de tubos quadrados de 30 × 30 × 2 mm soldados, com uma altura de 1100 mm. Para facilitar os operadores para entrar e desligar a bancada, o corrimão pode ser equipado com portas de entrada dupla ou de entrada de acordo com as necessidades, aumentando bastante a segurança dos trabalhadores durante a operação.

O dispositivo de elevação vertical consiste em um motor à prova de explosão de elevação, redutor, cinto síncrono, polia de correia síncrona, eixo de transmissão, assento do rolamento, etc. O motor aciona a polia síncrona através da caixa de engrenagens e do eixo de transmissão, causando a correia síncrona para Dirija a plataforma de elevação para subir e descer. As rodas de correia síncrona superior e inferior formam uma cadeia de circuito fechado e a correia síncrona é relativamente precisa durante o transporte. Não escorrega porque a própria correia síncrona depende da malha para a transmissão. O motor é um motor à prova de explosão com uma classificação à prova de explosão do EXDIIBT4 e uma potência de 2,2kW.

A cabine de pulverização externa da estrutura de condução atende totalmente aos requisitos de prevenção de poeira.

O gabinete elétrico adota o gabinete elétrico à prova de explosão
